bim考试:利用Dynamo进行桩基翻模

利用Dynamo进行桩基翻模。下面示例是对Dynamo的简单应用,如何通过 Dynamo 从 CAD 图纸中将桩进行翻模处理。


上图是整个电池节点,主要利用了Dynamo对于CAD图纸中线和圆的识别,整体思路是借鉴了Dynamo炼金术中对于梁翻模的讲解。整个节点可以分为两部分,一部分处理CAD图 纸中读取的线段和圆,另一部分对桩基进行选取,本节点针对的是所有桩基相同。如果需要归类,可以参考上一篇文章中对门窗贵了进行读取族类型划分

一、 读取CAD图纸中桩定位中心点


利用Geometry方式将DWG格式图纸转换为可以读取的类型,通过字符串读取,将图纸中Circle类型进行读取,这样就可以将所有的圆形进行读取

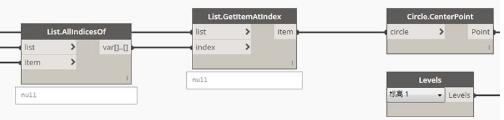

利用bool值进行读取筛选出圆形,利用geometry分类中的Circle节点进行读取中心点,进行到一部,前期的定位已经完成。

二、 创建桩


通过节点转化,将桩所需要的族找到,可以通过Circle.Radius读取半径,与筛选读取匹配进行多种类型桩的创建。

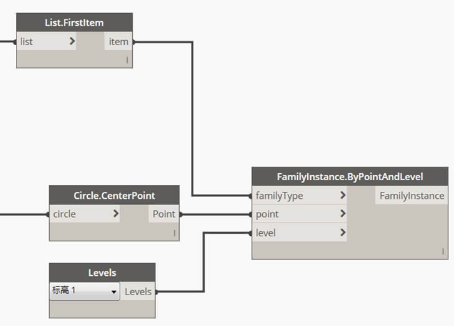

后使用创建族实例的节点进行翻模处理。通过几个简单的节点组合就可以将翻模中比较麻烦的几个项目解决,提高自己的效率,更能通过对于Dynamo的使用增加对整个软件本身结构布置的理解。
